万向转动球形支座大企业

桥梁上部结构与下部结构相对运动时，球形支座的约束作用会产生水平力和弯矩。因此，可以认为水平力是由于支路各部分相对运动时存在滑动摩擦或滚动摩擦而产生的。 球形支座具有良好的防尘、防水性能，保证摩擦副无腐蚀、无污染。设计寿命长（按100年设计）。球形支座的承载水平力：GD固定支座和DX单向活动支座的ji限方向为设计竖向承载力的10％。由于球形支座的中间钢板和底盆相应地改为球面，摩擦系数降低。其位移是通过在上支撑板和平面之间滑动来实现的。在上轴承上设置导向槽或导向环，以限制它的单向或多向位移，从而可以制造球面单向活动和固定球形支座。球形板和球形之间的滑动可以满足承载角度的需要。 球形支座四角用钢楔将支座底板和墩顶支承垫平。球形支座底板底面应高出墩顶20～50mm，然后检查装配中心线和标高。装配模板。球形支座的侧模应在支架周围支撑，模板两侧沿桥墩横轴的尺寸应大于支撑宽度100mm。灌浆泥浆。用环氧泥浆或补偿收缩泥浆填补螺栓孔与支座底板与墩面之间的空隙。浇筑时，螺栓孔应从一端灌入，另一端排出，以保证不空鼓。

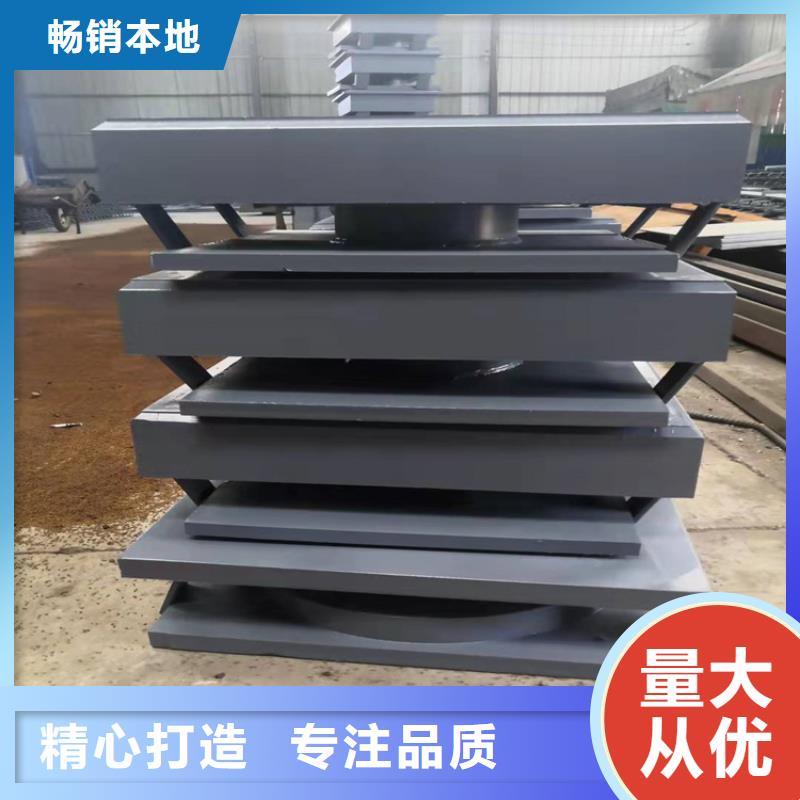

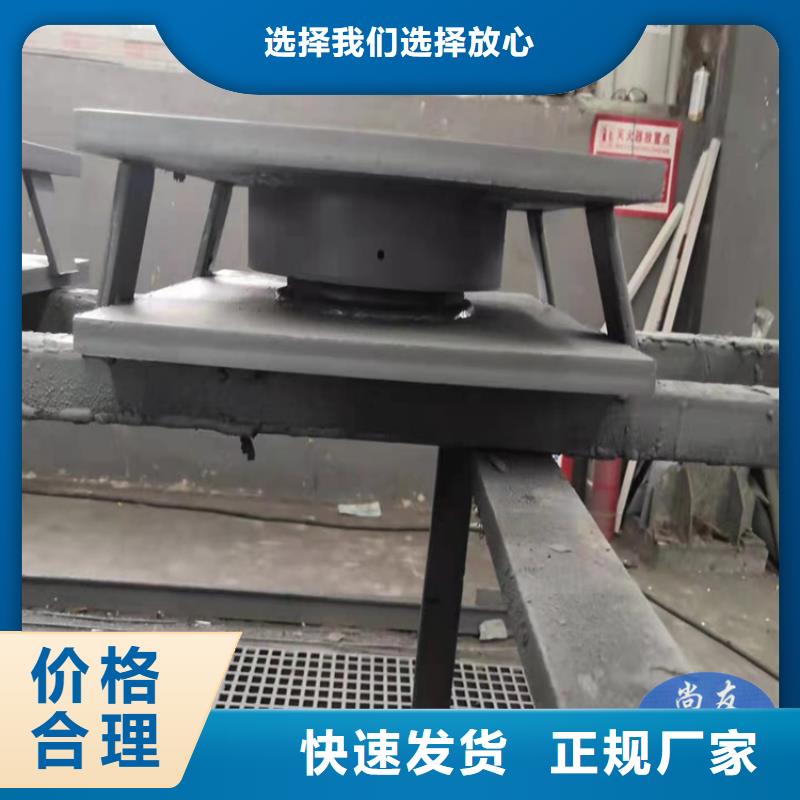

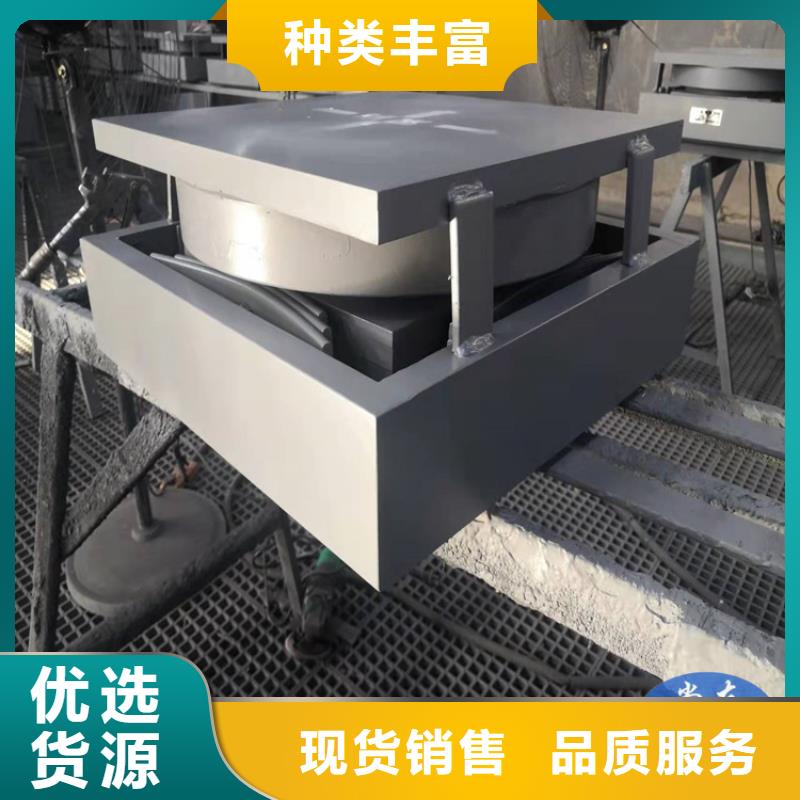

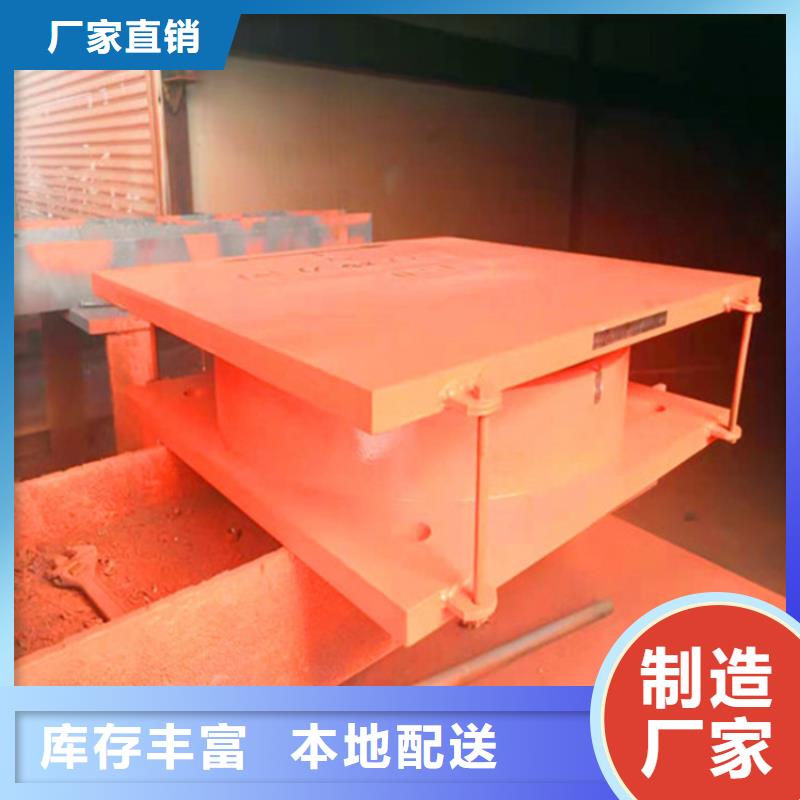

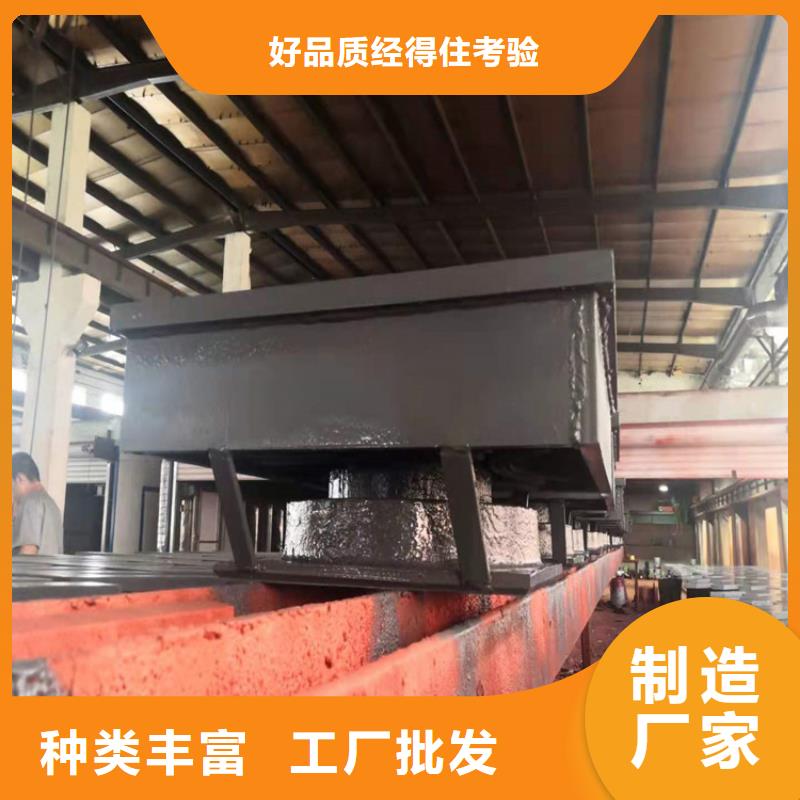

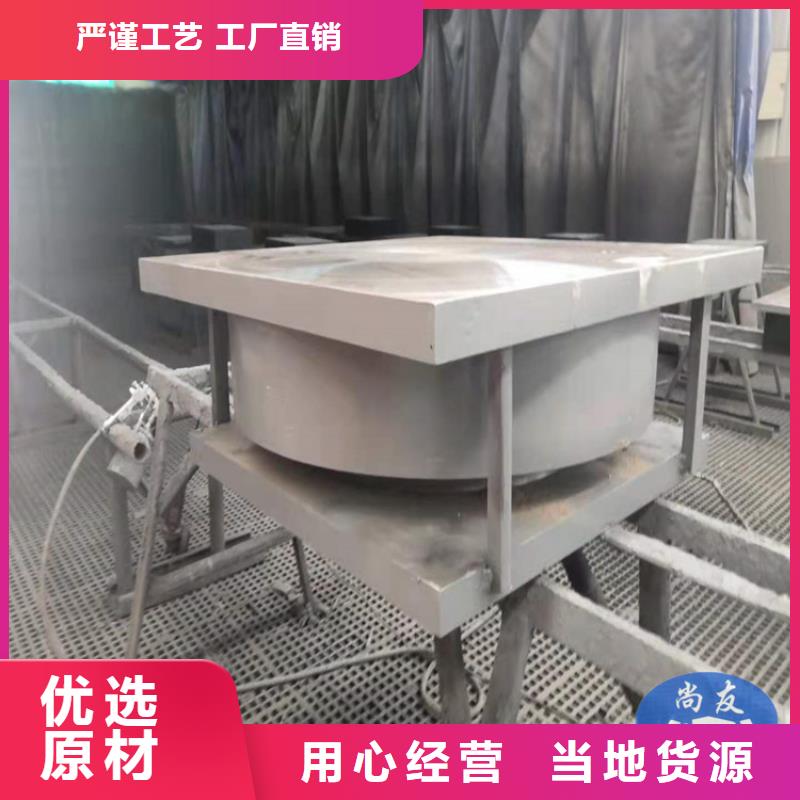

瑞诚LQZ球型支座工作原理和构造： 球型支座由下座板、球面四氟板、密封裙、中间座板、平面四氟板、上滑板和上座板组成。 球型支座的水平位移是由上（支座）滑板与中座板上的平面四氟板之间的滑动来实现的。另外，球形支座通过在上座板上设置导向板（槽）或导向环来约束支座的单向或多向位移，可以制成单向活动球型支座和固定球型支座。 球型支座的转角是由中座板的凸球面与下座板上的球面四氟板之间的滑动来实现的。通常由于球形支座的转动与上部结构的转动不复合，而在中座板和下座板之间形成第滑动面。根据上部结构与支座转动中的相对位置，球面转动方向可以与平滑动方向一致或相反。如果两个转动复合，则无平面滑动。瑞诚厂家生产制造，可根据客户的来图图纸定做，加工定制周期短，价格详情请致电我公司随时咨询。
