天轮-绞车信号系统超产品在细节

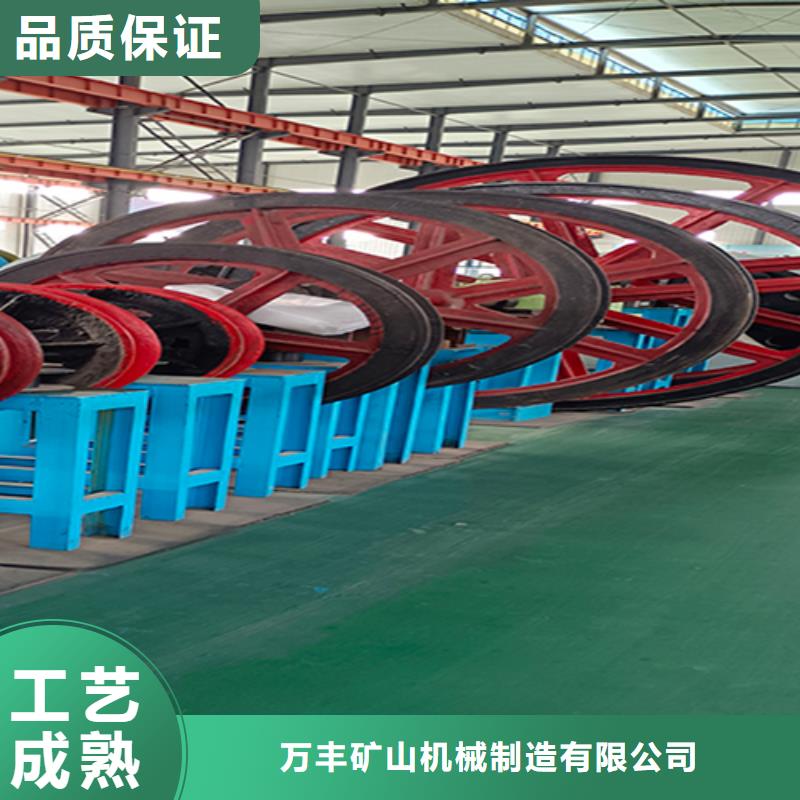

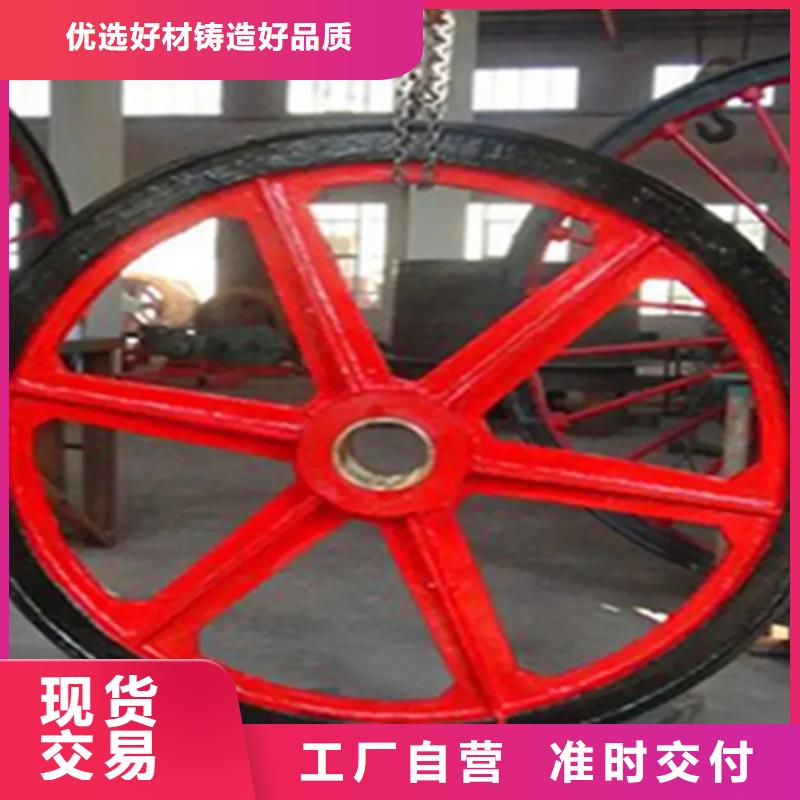

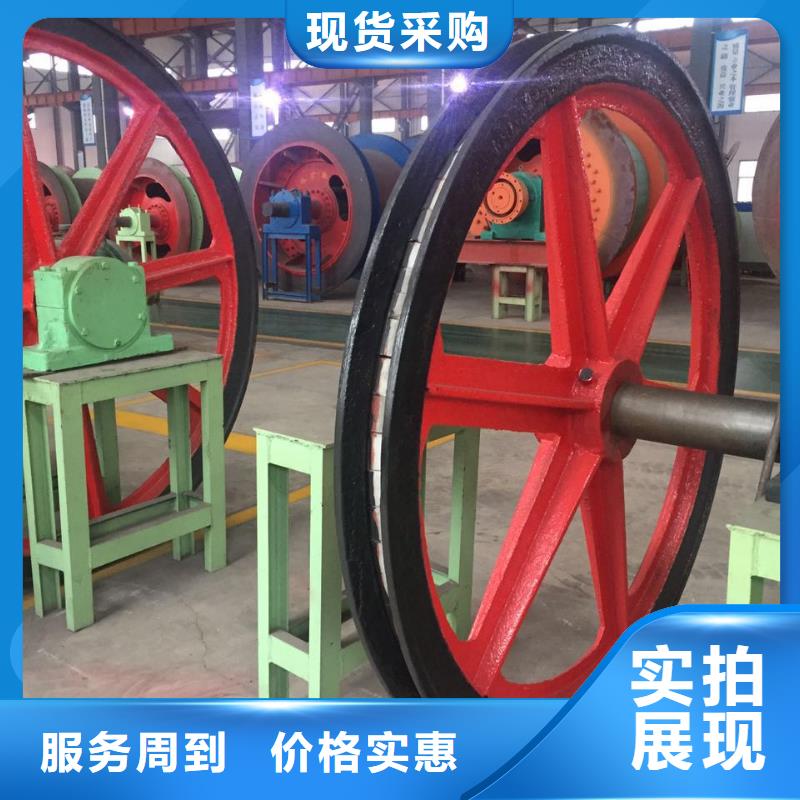

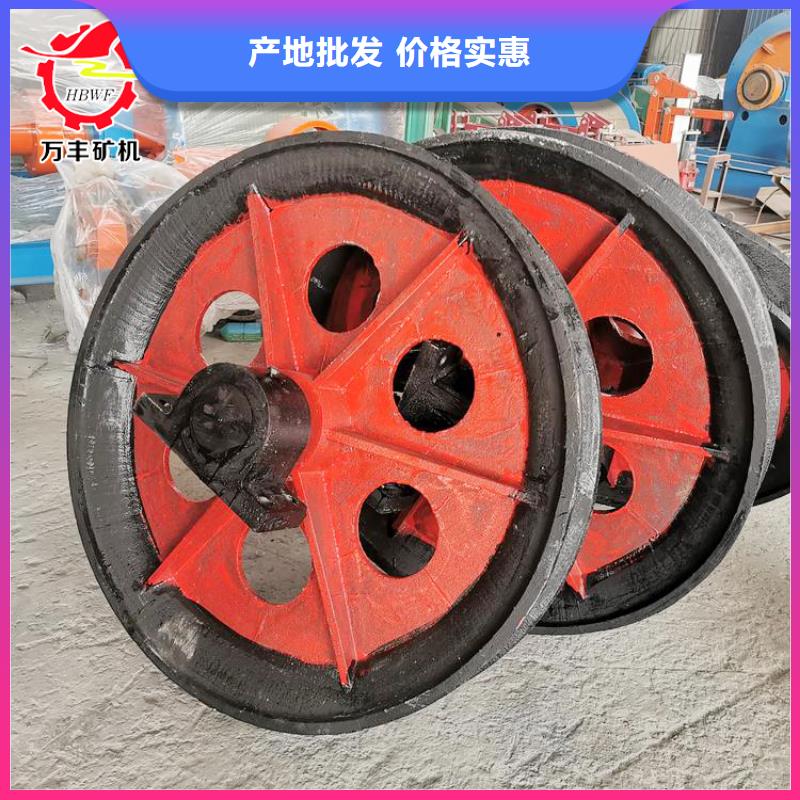

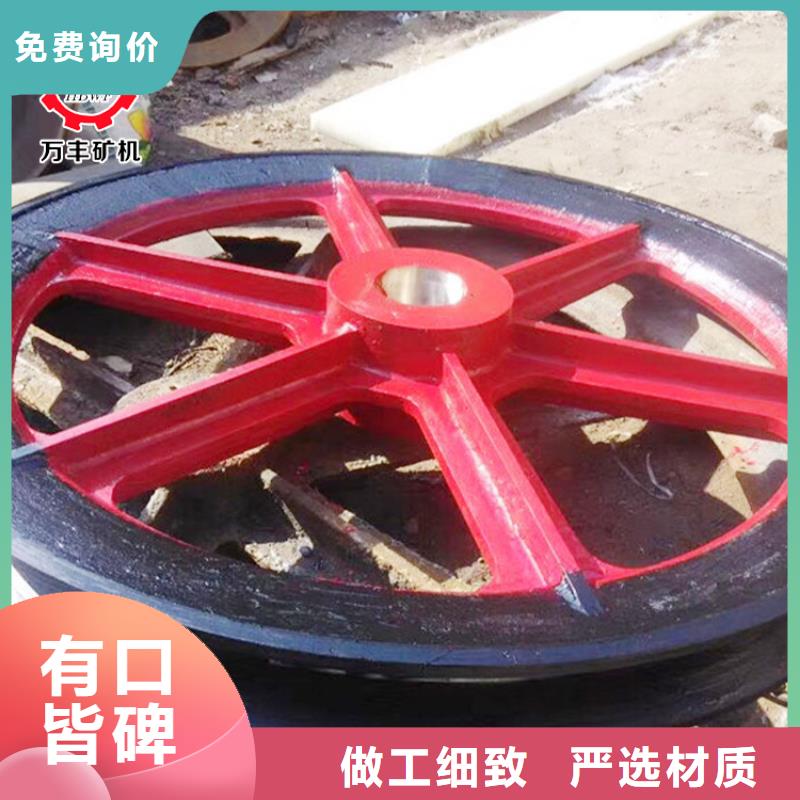

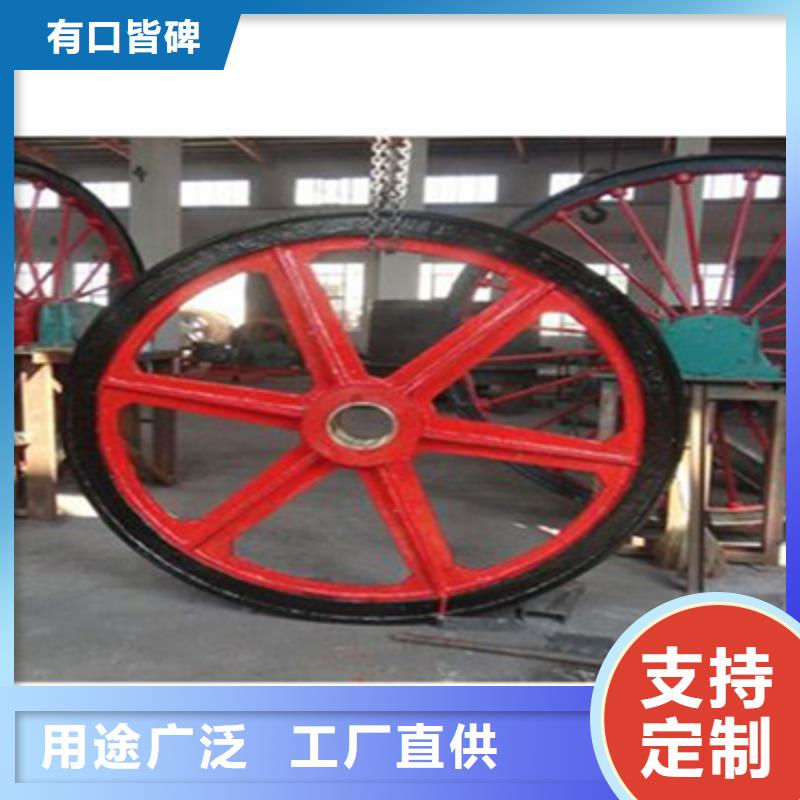

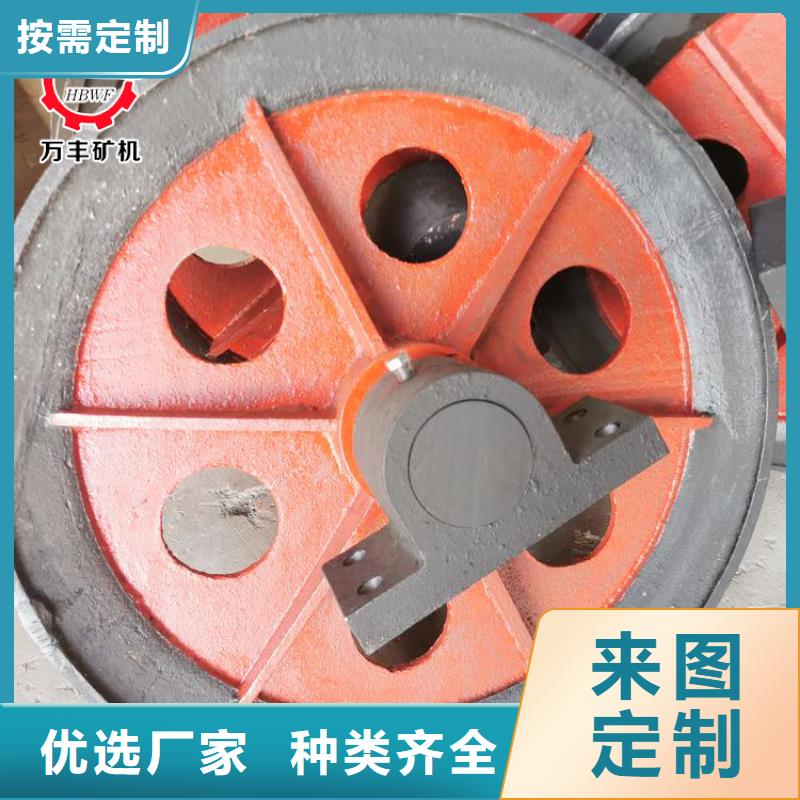

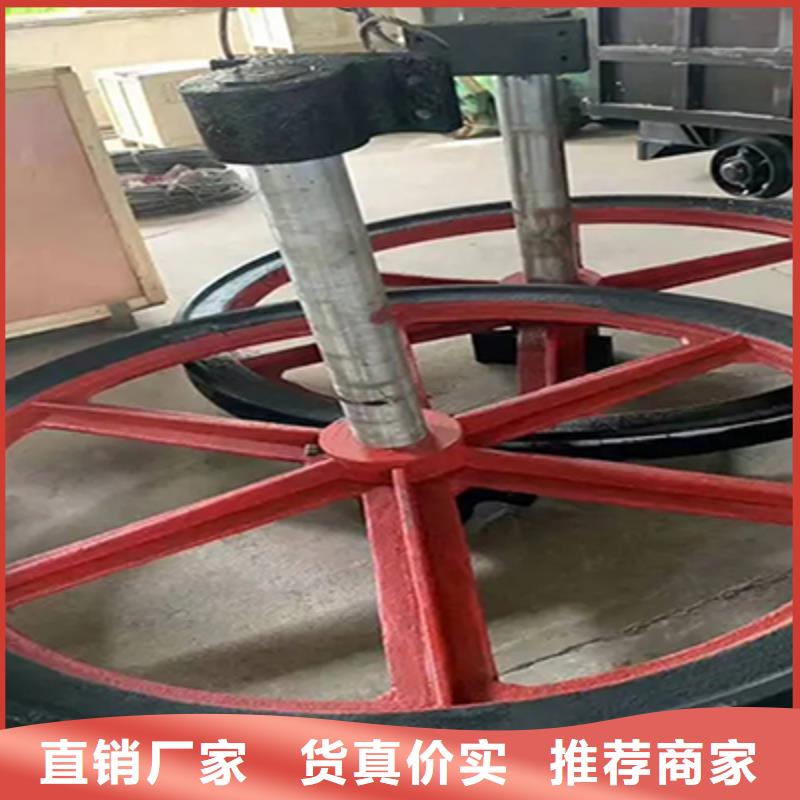

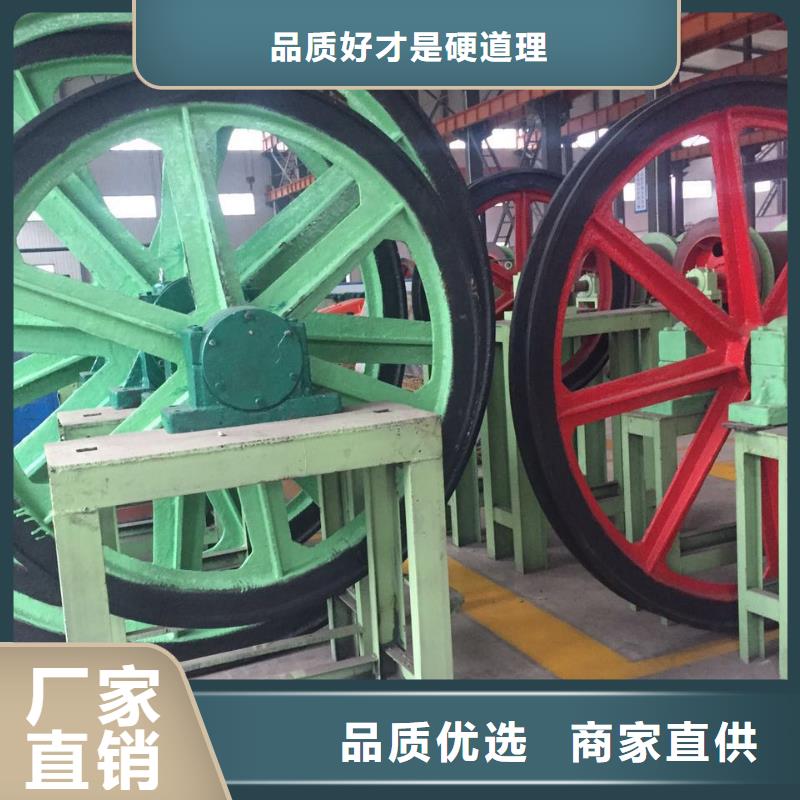

鹤壁万丰矿山机械天轮导向轮结构概述：导向轮结构与天轮装置基本相同，主要由轴、固定轮、游动轮、轴瓦、滚动 轴承、衬垫、轴承座、轴承梁等零部件组成，其中一个轮子（固定轮） 用平键与轴连接，钢丝绳运动时带动固定轮转动，固定轮又带动天轮轴一起转动，其余的轮子与导向轮的轴是滑动的，轮毂内压嵌有耐磨的铜套，该套内径与轴为动配合， 与轴有相对自由转动，称作游动轮，固定轮、游动轮为整体式结构，由轮毂、轮 缘与槽钢为辐条焊接而成。 在游动轮的轮毂与轴之间，各装有四个半轴瓦，一 般为铜瓦，为了保证轮子运转灵活，各轮子之间有 0.2 －0.5mm 的轴向间隙，以 保证各轮子相互转动时互不干扰。当各钢丝绳的线速度不完全相同时，游动轮与轴之间能自由的相对转动。轮缘槽装有衬垫，以防止钢丝绳与轮缘摩擦，从而延 长了钢丝绳的使用寿命。轴的两端均采用球面向心滚子轴承。
